? 【深度拆解】一颗顶两颗？鑫研 30NP02 互补对管，凭什么拿下 20V 平台"效率王"？

各位硬件老铁好，我是你们的元器件侦察兵 ?

在 5V/9V/12V 这种"低压大电流"主战场上，工程师最怕两件事：板子塞不下（封装太大）、管子烫手（Rds(on) 压不下来）。更要命的是，N 沟道找到了合适的，P 沟道还得再找一颗匹配的——BOM 翻倍，库存头疼。

今天聊的这颗 鑫研半导体 30NP02（印字 30NP02，PDFN3×3 封装），厉害就在于它是一颗 N+P 互补双通道 MOS，一颗直接顶两颗用。参数到底硬不硬？咱们拆开看 ?

? 先认人：30NP02 是谁？

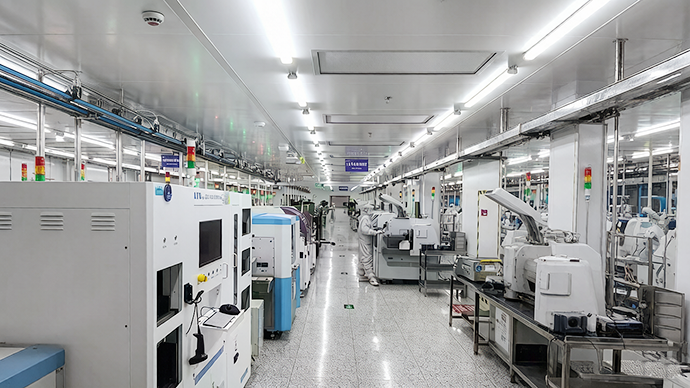

• 原厂背景：深圳市鑫研半导体（XY Semiconductor），深圳龙岗的国家高新技术企业，器件设计 → 工艺制造 → 封装测试 全链路自持的真·原厂。




• 封装：PDFN3×3（3mm × 3mm），底部带散热焊盘，比传统 SOP-8 的 RθJA（≈160°C/W）直接压到 ≈90°C/W，同硅片下热限流能拉高 33%




• 定位：20V 平台低压大电流，专为"小体积 + 高效率"场景打磨的互补对管

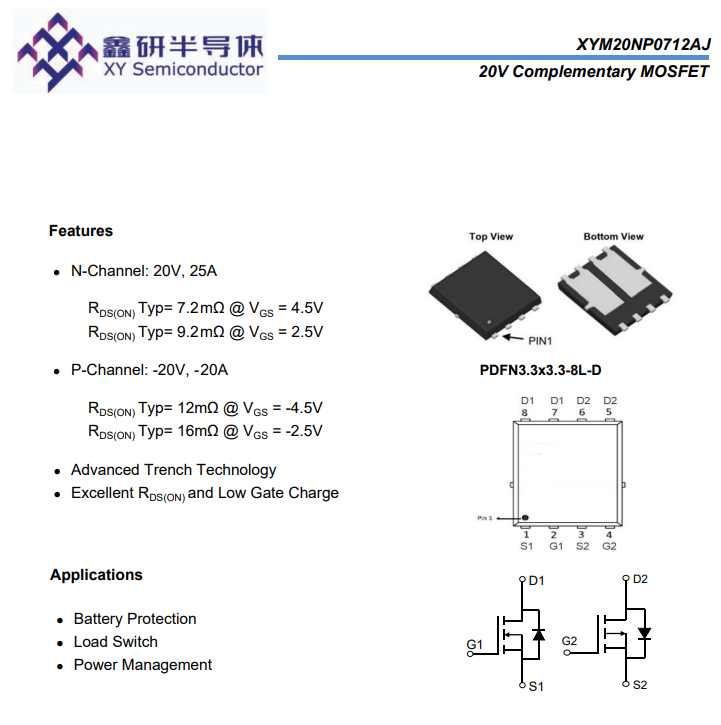

⚡ 参数硬解：N+P 双通道的诚意

? 几个工程师一眼能 get 的点：

1. N 管 7.2mΩ@4.5V —— 这个数值在 20V/PDFN3×3 档位属于第一梯队。按 25A 满载算导通损耗 ≈ I²R = 25² × 0.0072 ≈ 4.5W，配合 PDFN3×3 的 RθJA≈90°C/W，壳温可控在合理区间，小电流场景甚至不用额外散热片。




2. P 管 12mΩ@-4.5V —— 低压 P 沟道能做到这个阻值不容易，跟 N 管 25A/20A 的对称度也够，做高边开关不拖后腿。




3. 2.5V 逻辑电平驱动 —— N 管 9.2mΩ、P 管 16mΩ @VGS=2.5V，意味着 MCU 的 2.5V/3.3V GPIO 就能直接推（当然加个栅极驱动更稳），电池类应用友好。




4. 互补对管在一颗里 —— 这才是 30NP02 的真正杀招：半桥、H 桥、高低侧负载开关，一颗搞定，BOM 省一颗、Layout 省位置、采购省 SKU。




? 四大落地场景：参数怎么"变现"？

① ? BMS 电池保护（1~2 串锂电）

20V 耐压刚好 cover 2 串锂聚合物（满充 ≈ 8.4V）+ 余量；N 管做放电开关、P 管做充电截止/防反，互补对管天然匹配。7.2mΩ 的低阻在 10~20A 持续放电时温升友好，对 TWS 充电仓、手持工具、无人机电池包都很合适。

② ⚡ PD 快充 / 氮化镓适配器次级同步

GaN 方案现在卷的就是功率密度，PDFN3×3 的小封装能让次级同步整流的布局更紧。N 管 7.2mΩ 直接压低同步整流导通损耗，P 管可以拿来做 VBUS 输出防反 / 负载开关。配合 GaN 的高频，整机能再压一波体积。

③ ? 小功率 BLDC / 电机驱动

电动牙刷、便携风扇、云台、无人机电调这类，半桥/H 桥拓扑里 N+P 互补对管用得上。30NP02 的 25A/-20A 电流档位正好吃下这类小电机的启动峰值，PDFN3×3 也比 SOT-23-6 那种小封装散热从容得多。

④ ? 移动电源 / 便携储能的充放电路径管理

升降压（Buck-Boost）架构里，N 管走同步整流、P 管走高边电池防反，30NP02 一颗双通道刚好 cover 一路。低 Rds(on) 直接换算成"少发热 = 少掉电"，对移动电源的续航口碑有帮助。

?? 为什么选国产原厂？

鑫研这种"设计+制造+封测"全自持的原厂，跟纯 Fabless 比多了工艺把控权，跟贸易商品牌比多了供货话语权 。

现在 20V 这个档位，国际大厂（On、Vishay、Nexperia）的互补对管交期时有波动，价格也不便宜。鑫研 30NP02 这种料，参数对标、封装兼容、原厂直供——国产化替代的典型的"无痛替换"选项。

? 写在最后

一颗 PDFN3×3 的 30NP02，把 "20V + N/P 互补 + 7.2mΩ + 原厂直供" 这几个关键词攒齐了。如果你正在做：

• 2 串以内锂电保护




• PD 快充次级 / 负载开关




• 小功率 BLDC 半桥




• 移动电源路径管理




不妨把 30NP02 丢进 BOM 里比一版——一颗顶两颗的 BOM 红利，采购看了都开心 ?

参数以鑫研半导体官方 Datasheet 为准。

? 互动：你们最近在 20V 平台上用的哪颗互补对管？有没有遇到过 N 找到了 P 匹配不上的尴尬？评论区聊聊 ?
