鑫研XYN60NP1439,封装PDFN5×6 特性与应用场景分析
发布时间:2026-07-11

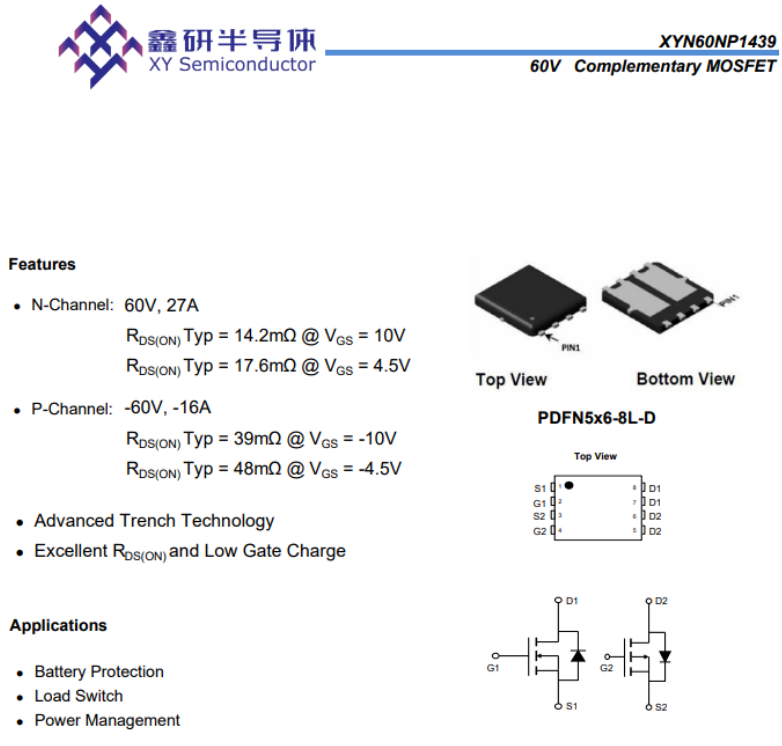

XYN60NP1439 是一款单封装集成 N 沟道 + P 沟道的 60V 级功率 MOSFET对管,采用 PDFN 5×6 贴片封装,将半桥拓扑所需的上下管集成在同一封装内,兼具高功率密度、低导通损耗与逻辑电平兼容特性,是 24V~36V 低压中小功率系统的高集成度、高性价比功率方案。





一、核心参数与定位


通道类型漏源耐压连续漏极电流导通内阻(典型值)拓扑角色
N 沟道
60V
27A
14.2mΩ @ VGS=10V
17.6mΩ @ VGS=4.5V
半桥下管 / 低端开关,承担主要导通电流
P 沟道
-60V
-16A
39mΩ @ VGS=-10V
48mΩ @ VGS=-4.5V
半桥上管 / 高端开关,简化驱动电路

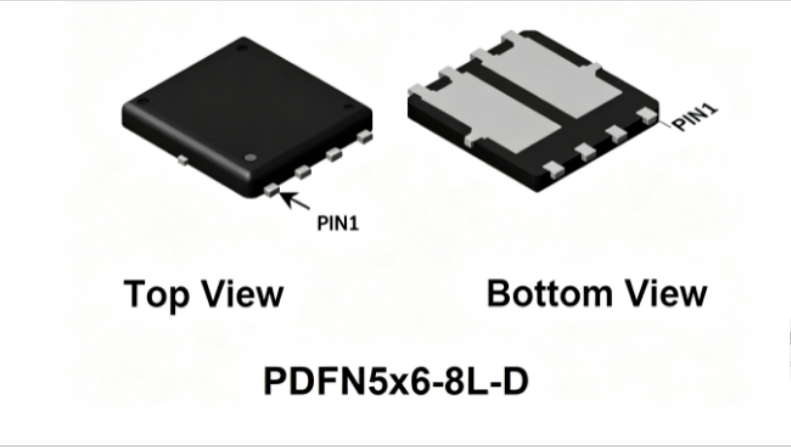

封装特性:PDFN 5×6 采用铜夹片工艺与底部大散热焊盘设计,寄生电感与封装阻抗远低于传统贴片封装,散热能力优异,支持高频开关工作;双管集成设计大幅缩短功率回路走线,降低 EMI 风险,同时减少 PCB 占用面积与 SMT 贴装工序。


二、核心技术特性


  1. 半桥集成,简化系统设计

    单颗器件即可组成完整半桥功率级,相比两颗分立 MOS 方案,PCB 占用面积减少约 50%,同时省去上下管长距离布线环节,降低寄生参数带来的开关损耗与电磁干扰,BOM 行数与贴装成本同步下降,缩短客户产品研发周期。
  2. 逻辑电平直驱,外围电路极简

    N 沟道 4.5V 栅压、P 沟道 - 4.5V 栅压即可实现低阻导通,可直接由 3.3V/5V 单片机、通用电源驱动 IC 直驱,无需额外升压电路、自举电路或高电压驱动芯片,大幅简化驱动设计,降低系统总成本。
  3. 电压余量充足,覆盖主流低压场景

    60V 额定耐压对 24V 工业母线、10 串锂电池(满电 42V)、36V 直流电机等场景均留有充足的浪涌与尖峰电压余量,满足工业级、消费级产品的可靠性设计要求,适配插拔、启停等严苛工况。
  4. 电流配比合理,损耗分布均衡

    N 沟道电流更大、内阻更低,匹配半桥拓扑中 “下管导通时间更长、电流应力更大” 的工作特性;P 沟道适配高端开关与上管断续工作模式,器件应力与损耗分布更均衡,整机转换效率更优。


三、典型应用场景


1. 中小功率 DC-DC 电源转换


这是该器件最核心的应用领域,天然适配各类非隔离型电源拓扑:

  • 同步 Buck/Boost 变换器:广泛用于 24V 转 12V、12V 转 24V、36V 转 12V 等升降压电路,覆盖工业电源、车载 DCDC、安防电源等场景。半桥集成结构优化功率回路,低导通内阻可将整机转换效率提升至 90% 以上,PDFN 小封装完美适配紧凑型电源模块的空间要求。

  • 双向 DC-DC 变换器:便携储能、户外电源、锂电充放电系统中的双向能量转换,单颗器件即可实现能量双向流动的功率控制,简化充放电一体电路设计。

  • 高端负载开关与电源路径管理:工业设备、通信模块的电源分区控制、热插拔保护。P 沟道可直接做高端负载开关,无需负压驱动,实现电源轨的干净通断与故障隔离,避免地电平偏移。


2. 低压直流电机驱动


适配 24V~36V 等级的各类小型电机控制场景:

  • 直流有刷电机半桥 / H 桥驱动:单颗器件组成半桥,两颗即可组成全桥 H 桥,实现电机正反转、PWM 无级调速。可用于电动工具、智能机器人关节、小型水泵气泵、智能家居窗帘电机等场景,27A 峰值电流可覆盖电机启动与堵转冲击,低内阻降低器件温升,延长连续工作时长。

  • 步进电机功率驱动:两相 / 三相步进电机的每相功率级,适配 3D 打印机、小型数控设备、自动化模组的步进驱动,小封装可在有限空间内布置多路驱动通道。

  • 小型无刷电机辅助驱动:筋膜枪、小型风扇、园林工具等低压 BLDC 电机的低端桥臂或辅助回路,配合主控芯片实现调速控制。


3. 锂电池管理与充放电系统


适配 7~10 串锂电池组的功率回路:

  • 锂电保护与充放电开关:24V/36V 锂电池包的充放电保护回路、电池组均衡辅助回路。60V 耐压抵御充电尖峰与插拔浪涌,N+P 组合可灵活实现充放电双向控制,适配电动自行车、便携储能、园林工具等电池管理系统(BMS)。

  • 锂电充电器功率级:36V/24V 锂电池充电器的前级 DC-DC 变换,半桥拓扑配合同步整流,提升充电效率,降低充电器体积与散热成本。


4. 工业控制与自动化


面向 24V 工业总线的各类负载驱动与控制:

  • 电磁阀 / 继电器驱动:工业 PLC、IO 控制模块的电磁阀、继电器线圈驱动,替代传统三极管方案,提升耐流能力与开关寿命,60V 耐压抵御工业现场的电压浪涌与感性负载反冲。

  • 工业传感器与模块供电控制:分布式工业传感器、采集模块的电源分区控制、上电时序管理,P 沟道高端开关可实现电源轨的干净通断,适配多模块协同工作的系统设计。


5. LED 照明与显示驱动


  • 大功率 LED 恒流驱动:LED 路灯、工业照明、车载大灯的降压型恒流驱动电路,P 管做高端开关、N 管做同步整流,低导通损耗减少器件发热,提升灯具寿命与可靠性。

  • LED 显示屏扫描驱动:大尺寸户外 LED 屏的行扫描功率开关,PDFN 小封装支持高密度多通道布局,满足大屏多路扫描的设计需求。


四、选型优势与推广亮点


  1. 高集成降本增效:单封装双管替代两颗分立 MOS,节省 PCB 面积、减少贴装成本,同时降低布线难度,缩短客户产品研发周期,特别适合空间紧凑的小型化产品。

  2. 国产化高兼容性:引脚定义与主流同规格进口型号兼容,可直接 Pin-to-Pin 替代,助力客户实现功率器件国产化;鑫研作为原厂供货稳定,交期与产能有保障。

  3. 封装性能优异:PDFN 5×6 采用铜夹片工艺,寄生参数低、散热能力强,支持高频开关工作,适配高效率、高功率密度的设计趋势。

  4. 全场景通用选型:覆盖电源、电机、锂电、工业、照明等多赛道,通用性强,适合多品类产品线的客户统一选型,降低采购与备货成本。


五、应用边界与设计注意事项


  • 不适用 48V 及以上高压系统(如 48V 通信电源、电动车主驱),60V 额定耐压无法提供足够安全余量;

  • P 沟道电流能力与导通内阻弱于 N 沟道,更适合上下管工作时长不对称的半桥、Buck/Boost 拓扑,不推荐用于上下管应力完全对称的大功率全桥场景;

  • PDFN 封装散热依赖 PCB 铜箔与散热过孔,持续大电流工作需设计足量散热焊盘,必要时配合金属散热片提升载流能力。
