摘要： 在追求高效率、小体积的电源设计浪潮中，一颗优秀的功率MOS管至关重要。今天，我们就来深度剖析一颗在业界备受青睐的器件——鑫研（XINYAN）80N10。凭借其100V耐压、80A大电流以及极具竞争力的低导通电阻，它正在成为众多工程师手中的“利器”。

 一、 初识鑫研 80N10：硬核参数背后的实力

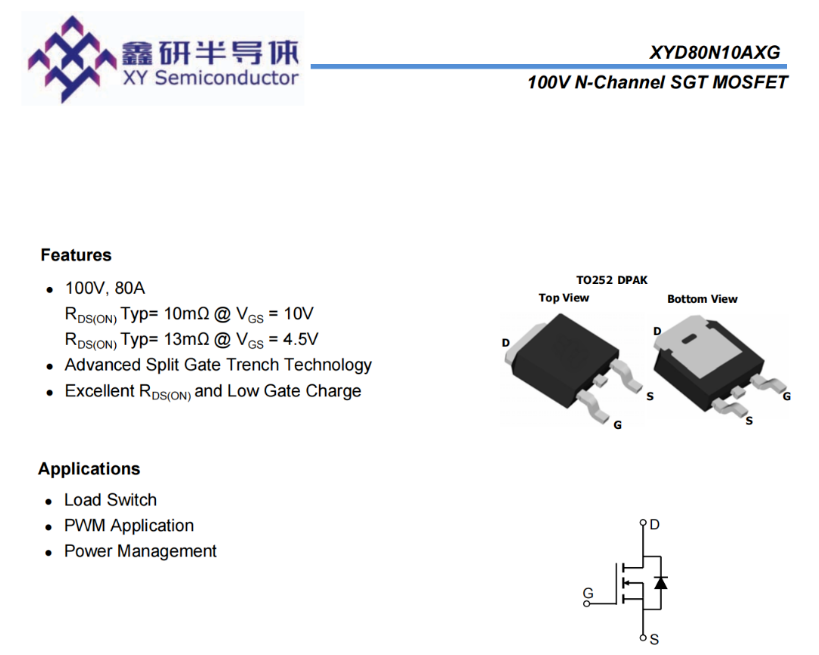

先看一组令人印象深刻的核心参数：

1.耐压值 (Vds)：100V —— 足以应对绝大多数12V、24V、48V等中低压大电流系统。

2.连续漏极电流 (Id)：80A —— 强大的带载能力，轻松驾驭高功率需求。

3.导通电阻 (Rds(on))：

•


• Typ. 10mΩ @ Vgs = 10V

• Typ. 13mΩ @ Vgs = 4.5V




深度解读： 在功率电子领域，“发热”是永恒的挑战。根据焦耳定律，导通损耗与电阻成正比。当电流达到几十安培时，哪怕是毫欧级的电阻差异，也会导致巨大的热量产生。鑫研80N10在10V驱动下能做到10mΩ的典型导通电阻，这意味着它在满负荷工作时，能将导通损耗降到最低，无需庞大的散热片即可稳定运行。

 二、 TO-252封装：老将新传，平衡之道

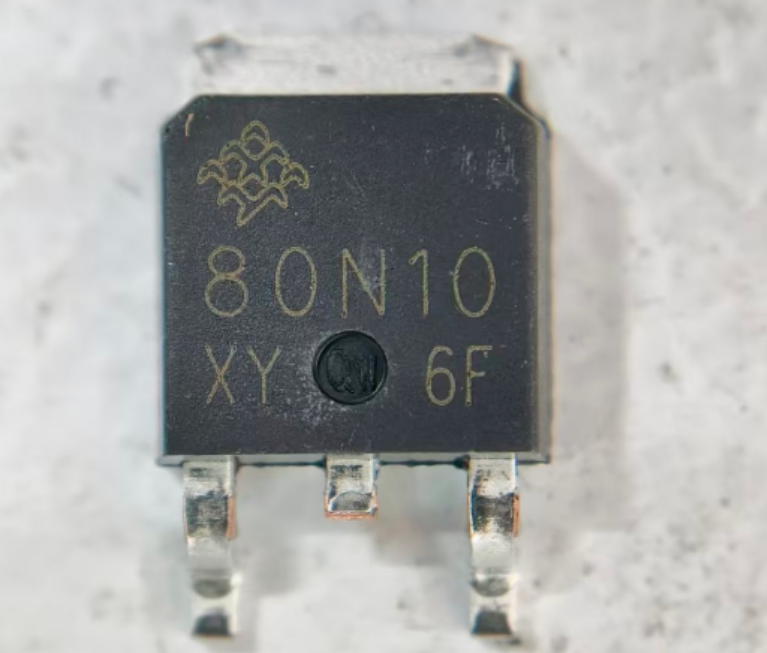

这颗80N10采用的是经典的 TO-252 (DPAK) 贴片封装。

• 电气与热性能兼备： TO-252封装在引脚电感、热阻和成本之间找到了极佳的平衡点。它不像TO-263那样庞大，也不像SOT-23那样局限于小信号。

• PCB Layout（布局布线）建议：

1.大面积铺铜： 在PCB设计时，Drain（漏极）引脚通常与底部的大散热焊盘相连。务必在此处铺设大面积的铜箔，这不仅能承载大电流，更是器件散热的生命线。

2.散热过孔（Thermal Vias）： 强烈建议在底部的散热焊盘上打多个过孔（建议直径0.3mm-0.5mm，间距1mm-2mm），将其连接到PCB的背面或内层铜皮。这样能像“烟囱”一样，将内部热量迅速传导到空气中，大幅降低结温。

3.缩短功率回路： 尽量缩短MOS管周围的走线长度，减小寄生电感，从而降低开关过程中的电压尖峰和EMI干扰。

三、 应用场景：哪里需要它？

基于“100V耐压 + 80A电流 + 低Rds(on)”的铁三角组合，鑫研80N10主要活跃在以下领域：

1. 同步整流 (Synchronous Rectification)

在低压大电流输出的开关电源（如LLC、反激、Buck变换器）中，传统的肖特基二极管导通压降大，发热严重。使用像80N10这样导通电阻极低的N沟道MOS管进行同步整流，可以将导通损耗降至冰点，使电源转换效率轻松突破90%甚至更高。

2. DC-DC 降压/升压转换器 (Buck/Boost Converters)

无论是汽车电子中的车载充电机（OBC），还是通信基站的电源模块，亦或是大功率的LED驱动，80N10都能作为核心的高侧或低侧开关管，提供极高的能量转换效率。

3. 电机驱动与负载开关

在电动工具、无人机电调（ESC）或工业自动化设备中，80A的电流能力足以驱动较大功率的无刷电机。作为负载开关时，其极低的导通电阻也能有效减少电池在待机或工作状态下的能量损耗。

四、 工程师视角的进阶Tips

关于驱动电压的选择：

很多新手会疑惑：明明数据手册上写着2V-4V就能开启（阈值电压），为什么我们总是强调要用10V去驱动？

这是因为导通电阻 Rds(on) 是栅极电压 Vgs 的函数。10V驱动能让MOS管内部的导电沟道完全打开，从而达到标称的最低导通电阻（如10mΩ）。如果仅用4.5V驱动，导通电阻会上升到13mΩ左右，在80A的大电流下，发热量将成倍增加，严重影响系统可靠性。

总结

鑫研80N10凭借TO-252封装的成熟工艺、100V/80A的宽压大流特性，以及卓越的低导通损耗表现，无疑是中低压大电流功率变换场景下的高性价比之选。
